spetre实例（从amp设计来看待仿真的重要性）

如链接所示为小编曾经的关于高精度仿真的入门级文章。（声明：本文只是为学习者参考，禁止利用来产生商业价值）

http://blog.csdn.net/weixin_41241296/article/details/78725704

方针一个晶体管，看起来没啥用，和电路的设计差的还很远，实际并不是这样，只有对晶体管工作的机理了解的透彻，才能开始设计电路。这是基础中的基础。小编在这里以放大器设计为例，来讲述电路仿真，这样更有针对性。

跟好脚步，开始了！

画原理图：（如果不能添加器件库，可以看一下是不是软件和库的兼容性问题，可以参考http://blog.csdn.net/weixin_41241296/article/details/79490730）

分析上图你会发现，这不是没有修改任何尺寸吗？ 不要着急，刚开始，你不知道要修改哪个，就放默认值是个不错的选择。

接下来，考虑到放大器的指标需要在多种方针条件下才能测出来。因此我们要建立模块的思想，小编将其称作DUT-idea。

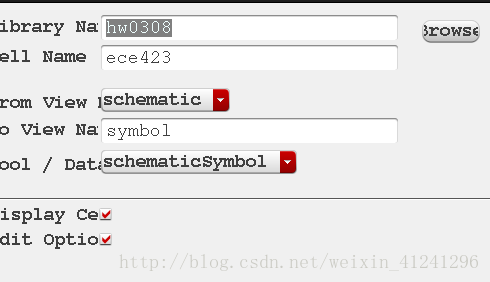

这样就是把所设计的主干部分封装为一个黑盒子，留下接口去进行扩展，从能大大提高电路设计的重复利用率。具体可以利用如下图所示进行操作，生成symbol文件。

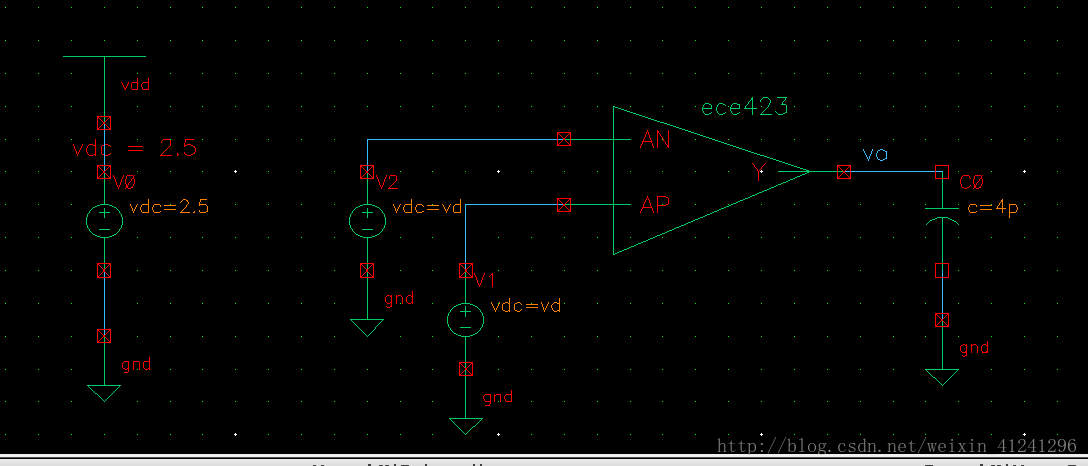

我们继续，小编写文章希望尽可能通俗易懂，可能缺乏专业性和准确性请海涵。建立仿真平台，说白了就是重新建立一个原理图，不过多了一些仿真控件，为电路仿真提供很好的数据交互。建立的原理图如下：

有人可能问，为啥负载电容4pf，这是设计电路要求的指标。小编在这里简单的阐述一下。负载电容和许多电路指标相关，就以带宽为例，设计电路的人员一定对3db频率点不陌生吧。简化放大器，可视本证输出为一电阻。考虑到常规这个输出电阻与负载电容共同作用形成的极点靠0坐标最近。因此放大器的带宽很大程度受到这个负载电容约束的。

下文就是仿真设置，以DC仿真为例。

1 选择顶层设计文件。（你需要仿真的原理图）

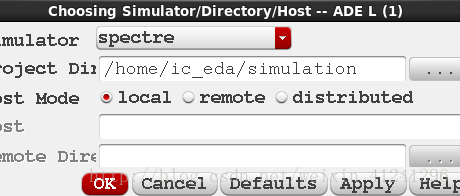

2 仿真器设置（此处选择高精度spetre仿真器）

3 温度设置（默认就行，因为不同级别的产品对温度要求不一样）

4 工艺库选择。（由于工艺加工有一定的偏差，因此与普通电路设计不一样的是，必须在四个工艺角都满足设计要求，才算设计合格）

5 激励设置（一般为全局变量，例如vdd信号    ）

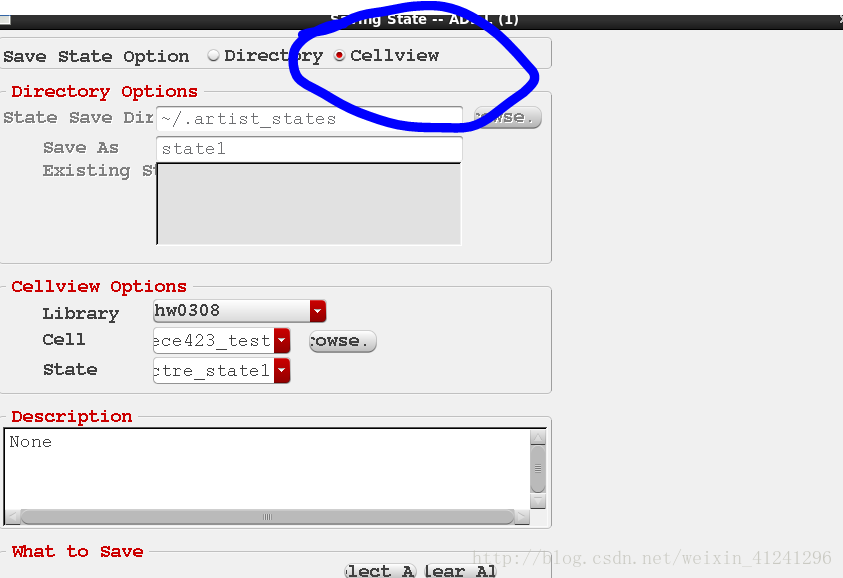

6 状态保存（非常重要，下一次打开，就不用在设置一堆，笔者推荐保存为cellview类型）

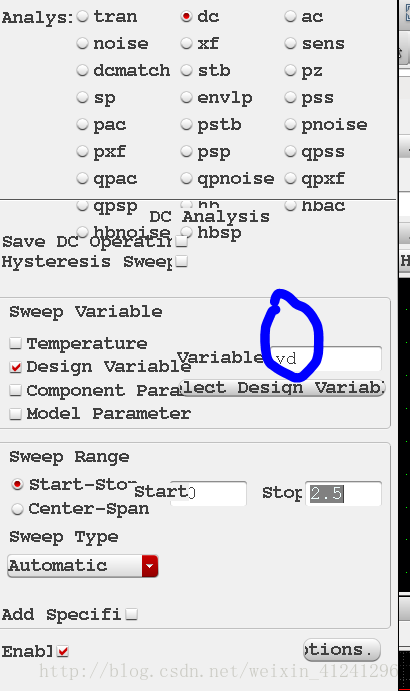

7 分析设置（此处选择对vd参数进行dc参数仿真）

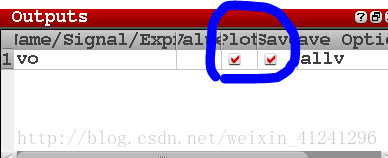

8    设置输出（如果查看波形，必须plot画对钩）

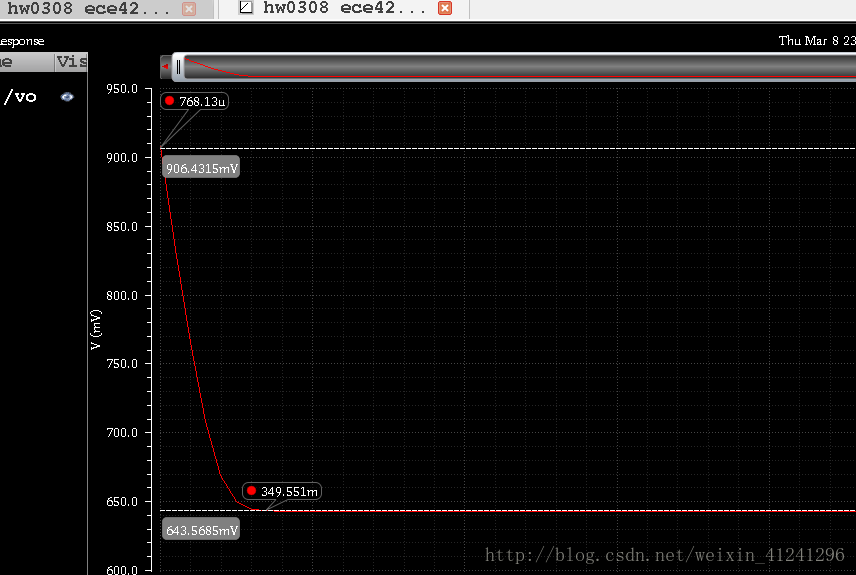

哇，仿真前奏已经结束了，开始仿真！用maker方便读取参数值。设计要求输出摆幅1vpp，看仿真结果发现才0.55v左右。

好了本文就说到这里，通过初步仿真，设计人员可以清楚的发现距离设计指标要求的差距。才能进一步设计改善电路，调参数等。
