三个实例搞定MATLAb二维曲线图（绘制图像）

---

• 多子图：subplot （m,n,k） 一个窗口划分成m*n个小块，每个小块存放一个子图，k是子图的编号。 编号规则是： 从左到右边，从上到下依次编号。

%% 定义函数
  t = (0:pi/50:2*pi)";          % 列向量  101*1
  k = (0.4 :0.1 :1);            % 行向量  1*7
  y = cos(t)*k ;                % 矩阵101*7
%% 画第一幅子图
  subplot(2,2,1);       %操作两幅子图中的第一幅
  plot(t,y,"r","LineWidth",1.5 );    %画图，t是横坐标，y是纵坐标，属性    lineWidth的值是1.5（即线宽度为1.5）, 颜色为红色（手动指定）
  title("y随t的变化图");            %图名
  xlabel("t");                    %横坐标轴名
  ylabel("y = cos(t)*k ");         %纵坐标轴名
%%  画第二幅子图
  subplot(2,2,2);       %操作两幅子图中的第二幅
  plot(k,y,"LineStyle",":");    % 线的形状是虚点线，色彩是彩色的，当有多条线，且不指定时，按照默认的色彩次序用细实线绘制多条曲线
  title("y随k的变化图");           %图名
  xlabel("k");                    %横坐标轴名
  ylabel("y = cos(t)*k ");        %纵坐标轴名
%% 画第三幅子图
  subplot(2,2,3);       %操作两幅子图中的第三幅
  plot(t,y,k,y , "Marker","*","MarkerSize",7.0);    % 一幅图上有两个数据集，设置数据点形为*,大小是7.0
  title("y随两种参数的两种变化图");         %图名
  xlabel("k");                          %横坐标轴名
  ylabel("y = cos(t)*k ");              %纵坐标轴名

---

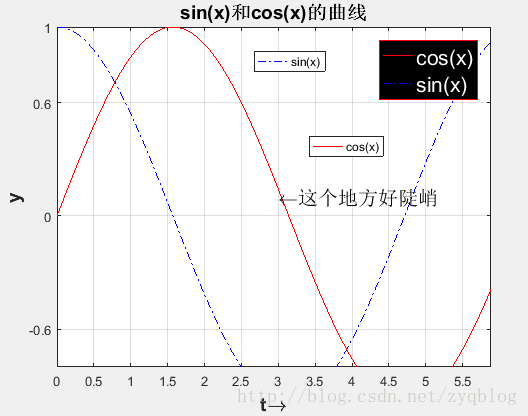

• 多次叠绘： 在已有图像的上再绘制图像

%% 定义函数
x = 0:0.01:2*pi;
y1 = sin(x);
y2 = cos(x);
%% 画图/多次叠绘
F1 = plot(x,y2)  %设置图像的句柄为F1
set(F1,"LineStyle","-.","color","b");%对F1的图像进行设置
hold on         %在y1图像的基础上，再绘制y2图像
F2 = plot(x,y1,"r")    %设置图像的句柄为F1
set(F2,"color","r");    %对F1的图像进行设置
%% 加注释(完全可以用图形化界面工具来做)
text(3,0.1,"{fontsize{15}leftarrow这个地方好陡峭}");
%% 加网格
grid on;   %应用分格线（网格）
set(gca,"xtick",[0:0.5:7]) ;    % 修改网格间隔。获得gca句柄(坐标轴的句柄)，设置xtick（x轴网格）从0~7，间隔是0.5
set(gca,"ytick",[-1 ;-0.6;0;0.6;1]);   %固定网格线
%% 加图例(完全可以用图形化界面工具来做)
h = legend([F2,F1],"sin(x)","cos(x)");      %加一个图例，句柄h。 指明F2是sin(x)，F1是cos(x)
set(h,"fontsize",16,"color","k","edgecolor","r","textcolor","w") ;  %对图例h进行精细设置
%% 坐标轴控制
axis([0,2*pi-0.4,-0.8,1]); %将横坐标范围设定到0~2*pi-0.4,纵坐标范围设定到-0.8~1
%% 横纵坐标的名称
title("{fontsize{14}fsin(x)和cos(x)的曲线}");
xlabel("{fontsize{14}ft
ightarrow}")    ;
ylabel("{fontsize{14}fy}")    ;
%% 拆分图例，能够让图例中的F1和F2分离开，各自都能相互移动
ax1 = axes("position",get(gca,"position"),"visible","off");
legend(ax1,F1,"sin(x)","location","northwest");
ax2 = axes("position",get(gca,"position"),"visible","off");
legend(ax2,F2,"cos(x)","location","northeast");

---

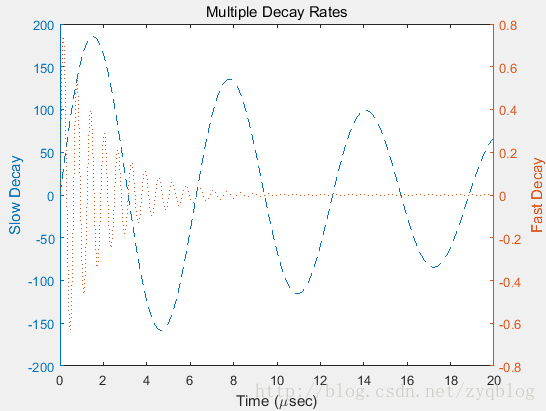

• 双纵坐标： 一个x自变量，有两个y函数对于之对应。
• 新建图像： 在软件打开一张图像后，运行下一个代码，再打开一张图像，而不是把原来的图像关闭

%% 定义函数
x = 0:0.01:20;
y1 = 200*exp(-0.05*x).*sin(x);
y2 = 0.8*exp(-0.5*x).*sin(10*x);
%% 画图
figure;  % 新建一个图像
[AX,H1,H2] = plotyy(x,y1,x,y2); %返回在AX中创建的两个轴的句柄和来自H1和H2中的每个图的图形对象的句柄。 AX（1）是左轴，AX（2）是右轴。
%% 设置两个纵坐标的名称
set(get(AX(1),"ylabel"),"String","Slow Decay")  %第一个纵坐标的名称
set(get(AX(2),"ylabel"),"String","Fast Decay")   %第二 个纵坐标的名称
%上述两行代码可以用以下两行代码替换。
%ylabel(AX(1),"Slow Decay") % left y-axis
%ylabel(AX(2),"Fast Decay") % right y-axis
%% 设置两个纵坐标的样式
set(H1,"LineStyle","--")      %设置虚线
set(H2,"LineStyle",":")       %设置为点线
%% 设置标题和横坐标
xlabel("Time (musec)")            %横坐标的名称
title("Multiple Decay Rates")  %标题
