qianyi-zhou offline RGB-D 三维重建（2）

接着上篇博客讨论，上篇博客：
http://blog.csdn.net/fuxingyin/article/details/52926154

这篇博客先介绍“Elastic Fragments for Dense Scene Reconstruction”，后续再介绍比较相关的一篇文章。

先上图：

上图中第一列显示的是没有经过矫正重建的结果，第二列显示的是通过矫正后重建的结果，也可以看出，矫正可以降低 low-frequency distortion。

（a）列是 Extended KinectFusion 重建的结果，（b）列是“Dense Scene Reconstruction with Points of Interest”重建的结果，（c）列是“Elastic Fragments for Dense Scene Reconstruction”重建的结果。作者文章也提到，对于使用消费级深度相机像 Kinect 扫描，因为相机自身的 low-frequency distortion error，即使估计出来的相机的位姿再精确，也没法把场景重建得很好，也就说刚体变换没法把 fragments 融合好，这篇文章提出的方法是基于非刚体变换，融合 fragments。

这篇文章的思路也是先重建的 fragments，然后再融合 fragments 重建完整的场景，对于 fragments 重建，fragments 间配准和上篇博客介绍的思路相同，这里不再介绍。

Elastic 配准
算法输入的是一堆重建的局部的 fragments，目的是要找到一个映射，将 fragments 中所有的点，映射到同一个坐标系，并且对齐融合成一个场景。

优化的损失函数如下：
E(T)=Ea(T)+Er(T)$E(T) = E_a(T) + E_r(T)$

这里每个 fragment 中的每个点都会有一个独立的待优化参数 T$T$，可想而知这里优化的参数有很多，作者后续给出了加速算法。

其中 Ea(T)$E_a(T)$ 是匹配点的对齐误差， 表达式如下：

（2）式中，p′$p"$ 和 q′$q"$ 是两个 fragments 间匹配的点 p$p$ 和 q$q$ 通过 T$T$ 变换后的点，Nip$N_p^i$ 是 p′$p"$ 处的法向量，上式优化的实际是 ICP 算法常用的点到平面的距离。

Er(T)$E_r(T)$ 的表达式如下：

上式中，R′p$R_p"$ 是变换 T$T$ 中的旋转项，Er(T)$E_r(T)$是优化时候的正则项，为什么要加正则项，举个简单的例子，如果变换 T$T$ 把点 p$p$ 变换到同一个点，Ea(T)$E_a(T)$ 损失函数的值为 0 达到最优。这里正则项和 deformation graph 的正则项相同。上式含义是，变换后邻域点之间的距离不能拉伸或者收缩太大。

可以看出待优化的参数个数和重建的点的个数成正比，实际操作的时候是不可行的，作者又给出了如下算法减少优化参数的个数。

作者对于在每个 fragment 中抽取控制点，fragment 中的其它点可以通过控制点插值得到，这时待优化的参数的个数就只和控制点的个数有关。但是，还有个问题是，这时优化的参数的个数和 fragment 的个数成正比关系，这在轨迹比较长的时候优化也是比较耗时的，下面介绍的 zhou 的另一篇文章可以解决这个问题。

这篇文章的思路和上篇文章有些类似，所以放在一起讲。前面说到 “Elastic Fragments for Dense Scene Reconstruction”中用优化抽取的控制点的变换来代替优化全部点变换，控制点比较稀疏，从而可以减少待优化的个数，但是“Elastic Fragments for Dense Scene Reconstruction”优化的参数个数还是和 fragments 的个数成正比关系。这篇文章的思路是在消畸变，因为每个相机的畸变是固定的，我在相机视场内抽样控制点，其它点的参数通过控制点的参数插值得到，移动相机重建的时候，每个点用控制点的参数做变换去畸变，这样待优化的参数个数不再和 fragments 的个数成正比关系，只和在相机视场内选取的控制点的个数相关。

待优化的损失函数
E(T,C)=Ea(T,C)+λEr(C)$E(T,C)=E_a(T,C)+lambda E_r(C)$

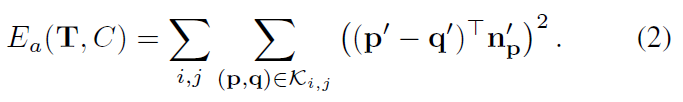

Ea(T,C)$E_a(T,C)$ 同上几篇文章也是 fragments 间匹配点的误差，表达式如下：

不同的是 p′$p"$ 和 q′$q"$ 是畸变矫正过后的点，经过点所在的 fragment 的位姿变换得到的，表达式如下：
p′=TiC(p)$p"=T_iC(p)$
q′=TjC(q)$q"=T_jC(q)$
其中 C$C$ 表示相机畸变矫正。

畸变矫正的表达式是通过相机视场内的点均匀抽样得到的，畸变矫正函数是一个 displacement field over the camera’s measuring volume，示意图如下：

因为损失函数 E(T,C)$E(T,C)$ 中的 Ea(T,C)$E_a(T,C)$ 和序列图像帧数成正比，后面 λ$lambda$ 值为序列图像的帧数。

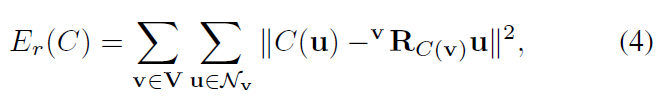

矫正函数正则项 Er(C)$E_r(C)$ 的表达式为：
