本课学习如下几点：
什么是UV坐标
怎样自行加载纹理
怎样在OpenGL中使用纹理
什么是滤波？什么是mipmap？怎样使用？
怎样利用GLFW更加有效地加载纹理？
什么是alpha通道？
关于UV坐标
给一个模型贴纹理时，需要通过某种方式告诉OpenGL用哪一块图像来填充三角形。这是借助UV坐标来实现的。

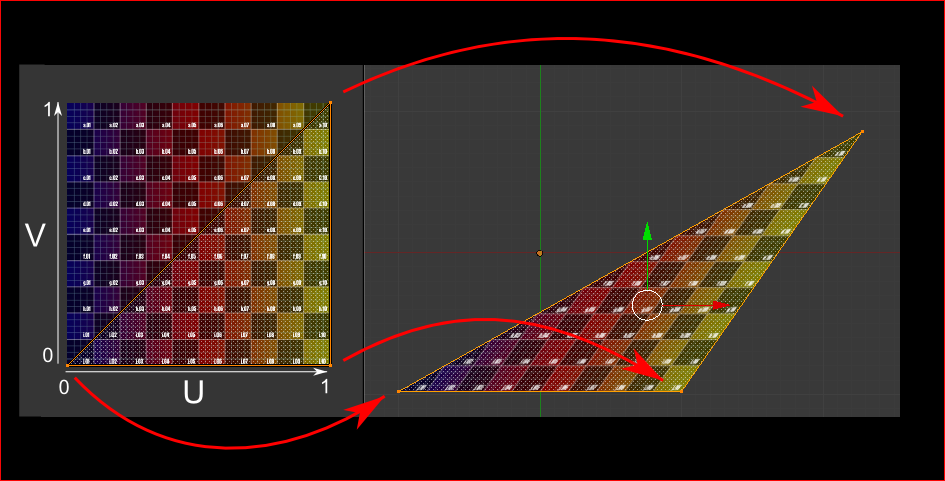

每个顶点除了位置坐标外还有两个浮点数坐标：U和V。这两个坐标用于获取纹理，如下图所示：
注意纹理是怎样在三角形上扭曲的。
自行加载.BMP图片
了解BMP文件格式并不重要：很多库可以帮你做这个。但BMP格式极为简单，可以帮助你理解那些库的工作原理。所以，我们从头开始写一个BMP文件加载器，以便你理解其工作原理，不过（在实际工程中）千万别再用这个实验品。
如下是加载函数的声明：
GLuint loadBMP_custom(const char * imagepath);
使用方式如下：
GLuint image = loadBMP_custom("./my_texture.bmp");接下来看看如何读取BMP文件。
首先需要一些数据。读取文件时将设置这些变量。
// Data read from the header of the BMP file unsigned char header[54]; // Each BMP file begins by a 54-bytes header unsigned int dataPos; // Position in the file where the actual data begins unsigned int width, height; unsigned int imageSize; // = width*height*3 // Actual RGB data unsigned char * data;
现在正式开始打开文件。
// Open the file
FILE * file = fopen(imagepath,"rb");
if (!file) {printf("Image could not be openedn"); return 0;}文件一开始是54字节长的文件头，用于标识“这是不是一个BMP文件”、图像大小、像素位等等。来读取文件头吧：
if ( fread(header, 1, 54, file)!=54 ){ // If not 54 bytes read : problem
printf("Not a correct BMP filen");
return false;

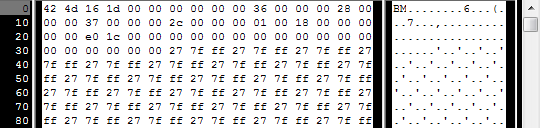

}文件头总是以“BM”开头。实际上，如果用十六进制编辑器打开BMP文件，你会看到如下情形：
因此，得检查一下头两个字节是否确为‘B’和‘M’：
if ( header[0]!="B" || header[1]!="M" ){
printf("Not a correct BMP filen");
return 0;
}现在可以读取文件中图像大小、数据位置等信息了：
// Read ints from the byte array dataPos = *(int*)&(header[0x0A]); imageSize = *(int*)&(header[0x22]); width = *(int*)&(header[0x12]); height = *(int*)&(header[0x16]);
如果这些信息缺失得手动补齐：
// Some BMP files are misformatted, guess missing information if (imageSize==0) imageSize=width*height*3; // 3 : one byte for each Red, Green and Blue component if (dataPos==0) dataPos=54; // The BMP header is done that way
现在我们知道了图像的大小，可以为之分配一些内存，把图像读进去：
// Create a buffer data = new unsigned char [imageSize]; // Read the actual data from the file into the buffer fread(data,1,imageSize,file); //Everything is in memory now, the file can be closed fclose(file);
到了真正的OpenGL部分了。创建纹理和创建顶点缓冲器差不多：创建一个纹理、绑定、填充、配置。
在glTexImage2D函数中，GL_RGB表示颜色由三个分量构成，GL_BGR则说明在内存中颜色值是如何存储的。实际上，BMP存储的并不是RGB，而是BGR，因此得把这个告诉OpenGL。
// Create one OpenGL texture GLuint textureID; glGenTextures(1, &textureID); // "Bind" the newly created texture : all future texture functions will modify this texture glBindTexture(GL_TEXTURE_2D, textureID); // Give the image to OpenGL glTexImage2D(GL_TEXTURE_2D, 0,GL_RGB, width, height, 0, GL_BGR, GL_UNSIGNED_BYTE, data); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
稍后再解释最后两行代码。同时，得在C++代码中使用刚写好的函数加载一个纹理：
GLuint Texture = loadBMP_custom("uvtemplate.bmp");另外十分重要的一点： 使用2次幂（power-of-two）的纹理！
优质纹理： 128128, 256256, 10241024, 2*2…
劣质纹理： 127128, 35, …
勉强可以但很怪异的纹理： 128*256
在OpenGL中使用纹理
先来看看片断着色器。大部分代码一目了然：
#version 330 core
// Interpolated values from the vertex shaders
in vec2 UV;
// Ouput data
out vec3 color;
// Values that stay constant for the whole mesh.
uniform sampler2D myTextureSampler;
void main(){
// Output color = color of the texture at the specified UV
color = texture( myTextureSampler, UV ).rgb;
}注意三个点：
片断着色器需要UV坐标。看似合情合理。
同时也需要一个“Sampler2D”来获知要加载哪一个纹理（同一个着色器中可以访问多个纹理）
最后一点，用texture()访问纹理，该方法返回一个(R,G,B,A)的vec4变量。马上就会了解到分量A。
顶点着色器也很简单，只需把UV坐标传给片断着色器：
#version 330 core
// Input vertex data, different for all executions of this shader.
layout(location = 0) in vec3 vertexPosition_modelspace;
layout(location = 1) in vec2 vertexUV;
// Output data ; will be interpolated for each fragment.
out vec2 UV;
// Values that stay constant for the whole mesh.
uniform mat4 MVP;
void main(){
// Output position of the vertex, in clip space : MVP * position
gl_Position = MVP * vec4(vertexPosition_modelspace,1);
// UV of the vertex. No special space for this one.
UV = vertexUV;
}还记得第四课中的“layout(location = 1) in vec2 vertexUV” 吗？我们得在这儿把相同的事情再做一遍，但这次的缓冲器中放的不是(R,G,B)三元组，而是(U,V)数对。
// Two UV coordinatesfor each vertex. They were created with Blender. You"ll learn shortly how to do this yourself.
static const GLfloat g_uv_buffer_data[] = {
0.000059f, 1.0f-0.000004f,
0.000103f, 1.0f-0.336048f,
0.335973f, 1.0f-0.335903f,
1.000023f, 1.0f-0.000013f,
0.667979f, 1.0f-0.335851f,
0.999958f, 1.0f-0.336064f,
0.667979f, 1.0f-0.335851f,
0.336024f, 1.0f-0.671877f,
0.667969f, 1.0f-0.671889f,
1.000023f, 1.0f-0.000013f,
0.668104f, 1.0f-0.000013f,
0.667979f, 1.0f-0.335851f,
0.000059f, 1.0f-0.000004f,
0.335973f, 1.0f-0.335903f,
0.336098f, 1.0f-0.000071f,
0.667979f, 1.0f-0.335851f,
0.335973f, 1.0f-0.335903f,
0.336024f, 1.0f-0.671877f,
1.000004f, 1.0f-0.671847f,
0.999958f, 1.0f-0.336064f,
0.667979f, 1.0f-0.335851f,
0.668104f, 1.0f-0.000013f,
0.335973f, 1.0f-0.335903f,
0.667979f, 1.0f-0.335851f,
0.335973f, 1.0f-0.335903f,
0.668104f, 1.0f-0.000013f,
0.336098f, 1.0f-0.000071f,
0.000103f, 1.0f-0.336048f,
0.000004f, 1.0f-0.671870f,
0.336024f, 1.0f-0.671877f,
0.000103f, 1.0f-0.336048f,
0.336024f, 1.0f-0.671877f,
0.335973f, 1.0f-0.335903f,
0.667969f, 1.0f-0.671889f,
1.000004f, 1.0f-0.671847f,
0.667979f, 1.0f-0.335851f

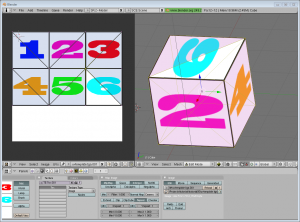

};上述UV坐标对应于下面的模型：
其余的就很清楚了。创建一个缓冲器、绑定、填充、配置，与往常一样绘制顶点缓冲器对象。要注意把glVertexAttribPointer的第二个参数（大小）3改成2。

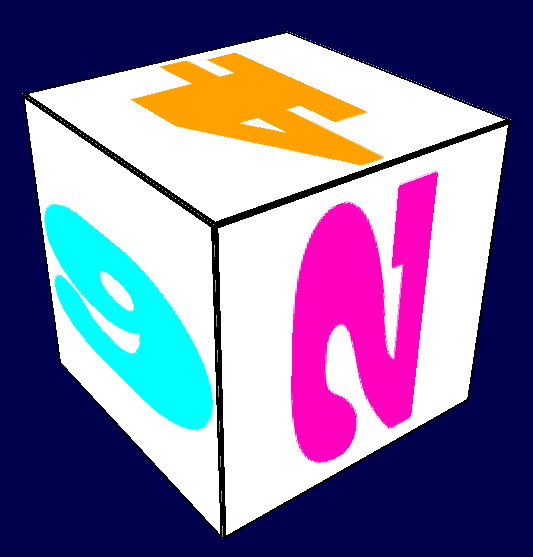

结果如下：

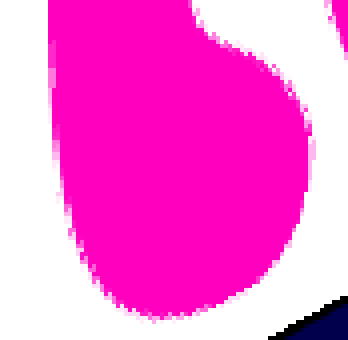

放大后：
什么是滤波和mipmap？怎样使用？
正如在上面截图中看到的，纹理质量不是很好。这是因为在loadBMP_custom函数中，有两行这样写道：
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);

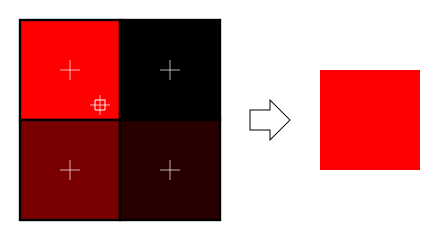

这意味着在片断着色器中，texture()将直接提取位于(U,V)坐标的纹素（texel）。
有几种方法可以改善这一状况。
线性滤波（Linear filtering）
若采用线性滤波。texture()会查看周围的纹素，然后根据UV坐标距离各纹素中心的距离来混合颜色。这就避免了前面看到的锯齿状边缘。
线性滤波可以显著改善纹理质量，应用的也很多。但若想获得更高质量的纹理，可以采用各向异性滤波，不过速度上有些慢。
各向异性滤波（Anisotropic filtering）

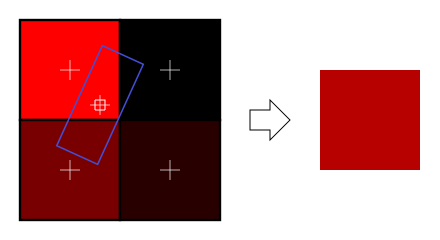

这种方法逼近了真正片断中的纹素区块。例如下图中稍稍旋转了的纹理，各向异性滤波将沿蓝色矩形框的主方向，作一定数量的采样（即所谓的“各向异性层级”），计算出其内的颜色。
Mipmaps

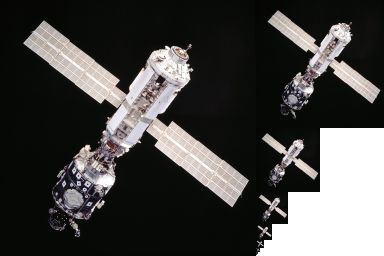

线性滤波和各向异性滤波都存在一个共同的问题。那就是如果从远处观察纹理，只对4个纹素作混合显得不够。实际上，如果3D模型位于很远的地方，屏幕上只看得见一个片断（像素），那计算平均值得出最终颜色值时，图像所有的纹素都应该考虑在内。很显然，这样做没有考虑性能问题。相反，人们引入了mipmap这一概念：
一开始，把图像缩小到原来的1/2，接着一次做下去，直到图像只有1×1大小（应该是图像所有纹素的平均值）
绘制模型时，根据纹素大小选择合适的mipmap。
可以选用nearest、linear、anisotropic等任意一种滤波方式来对mipmap采样。
要想效果更好，可以对两个mipmap采样然后混合，得出结果。
好在这个比较简单，OpenGL都帮我们做好了，只需一个简单的调用：
// When MAGnifying the image (no bigger mipmap available), use LINEAR filtering glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR); // When MINifying the image, use a LINEAR blend of two mipmaps, each filtered LINEARLY too glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR); // Generate mipmaps, by the way. glGenerateMipmap(GL_TEXTURE_2D);
怎样利用GLFW加载纹理？
我们的loadBMP_custom函数很棒，因为这是我们自己写的！不过用专门的库更好。GLFW就可以加载纹理（仅限TGA文件）：
GLuint loadTGA_glfw(const char * imagepath){
// Create one OpenGL texture
GLuint textureID;
glGenTextures(1, &textureID);
// "Bind" the newly created texture : all future texture functions will modify this texture
glBindTexture(GL_TEXTURE_2D, textureID);
// Read the file, call glTexImage2D with the right parameters
glfwLoadTexture2D(imagepath, 0);
// Nice trilinear filtering.
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glGenerateMipmap(GL_TEXTURE_2D);
// Return the ID of the texture we just created
return textureID;
}压缩纹理
学到这儿，你可能会想怎样加载JPEG文件而不是TGA文件呢？
简单的说：别这么干。还有更好的选择。
创建压缩纹理

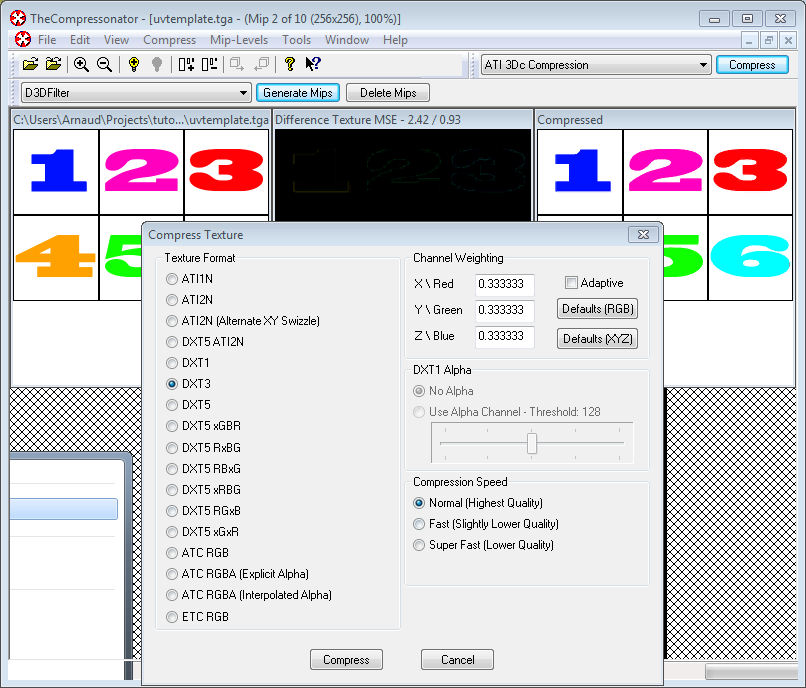

下载The Compressonator,一款ATI工具
用它加载一个二次幂纹理
将其压缩成DXT1、DXT3或DXT5格式（这些格式之间的差别请参考Wikipedia）：
生成mipmap，这样就不用在运行时生成mipmap了。
导出为.DDS文件。
至此，图像已压缩为可被GPU直接使用的格式。在着色中随时调用texture()均可以实时解压。这一过程看似很慢，但由于它节省了很多内存空间，传输的数据量就少了。传输内存数据开销很大；纹理解压缩却几乎不耗时（有专门的硬件负责此事）。一般情况下，才用压缩纹理可使性能提升20%。
使用压缩纹理
来看看怎样加载压缩纹理。这和加载BMP的代码很相似，只不过文件头的结构不一样：
GLuint loadDDS(const char * imagepath){
unsigned char header[124];
FILE *fp;
/* try to open the file */
fp = fopen(imagepath, "rb");
if (fp == NULL)
return 0;
/* verify the type of file */
char filecode[4];
fread(filecode, 1, 4, fp);
if (strncmp(filecode, "DDS ", 4) != 0) {
fclose(fp);
return 0;
}
/* get the surface desc */
fread(&header, 124, 1, fp);
unsigned int height = *(unsigned int*)&(header[8 ]);
unsigned int width = *(unsigned int*)&(header[12]);
unsigned int linearSize = *(unsigned int*)&(header[16]);
unsigned int mipMapCount = *(unsigned int*)&(header[24]);
unsigned int fourCC = *(unsigned int*)&(header[80]);文件头之后是真正的数据：紧接着是mipmap层级。可以一次性批量地读取：
unsigned char * buffer; unsigned int bufsize; /* how big is it going to be including all mipmaps? */ bufsize = mipMapCount > 1 ? linearSize * 2 : linearSize; buffer = (unsigned char*)malloc(bufsize * sizeof(unsigned char)); fread(buffer, 1, bufsize, fp); /* close the file pointer */ fclose(fp);
这里要处理三种格式：DXT1、DXT3和DXT5。我们得把“fourCC”标识转换成OpenGL能识别的值。
unsigned int components = (fourCC == FOURCC_DXT1) ? 3 : 4;
unsigned int format;
switch(fourCC)
{
case FOURCC_DXT1:
format = GL_COMPRESSED_RGBA_S3TC_DXT1_EXT;
break;
case FOURCC_DXT3:
format = GL_COMPRESSED_RGBA_S3TC_DXT3_EXT;
break;
case FOURCC_DXT5:
format = GL_COMPRESSED_RGBA_S3TC_DXT5_EXT;
break;
default:
free(buffer);
return 0;
}像往常一样创建纹理：
// Create one OpenGL texture GLuint textureID; glGenTextures(1, &textureID); // "Bind" the newly created texture : all future texture functions will modify this texture glBindTexture(GL_TEXTURE_2D, textureID);
现在只需逐个填充mipmap：
unsigned int blockSize = (format == GL_COMPRESSED_RGBA_S3TC_DXT1_EXT) ? 8 : 16;
unsigned int offset = 0;
/* load the mipmaps */
for (unsigned int level = 0; level < mipMapCount && (width || height); ++level)
{
unsigned int size = ((width+3)/4)*((height+3)/4)*blockSize;
glCompressedTexImage2D(GL_TEXTURE_2D, level, format, width, height,
0, size, buffer + offset);
offset += size;
width /= 2;
height /= 2;
}
free(buffer);
return textureID;反转UV坐标
DXT压缩源自DirectX。和OpenGL相比，DirectX中的V纹理坐标是反过来的。所以使用压缩纹理时，得用(coord.v, 1.0-coord.v)来获取正确的纹素。这步操作何时做都可以：可以在导出脚本中做，可以在加载器中做，也可以在着色器中做……
总结
刚刚学习的是创建、加载以及在OpenGL中使用纹理。
总的来说，压缩纹理体积小、加载迅速、使用便捷，应该只用压缩纹理；主要的缺点是得用The Compressonator来转换图像格式。
练习
源代码中实现了DDS加载器，但没有做纹理坐标的改动（译者注：指文中讲述的反转 UV坐标）。在适当的位置添加该功能，以使正方体正确显示。
试试各种DDS格式。所得结果有何不同？压缩率呢？
试试在The Compressonator不生成mipmap。结果如何？请给出3种方案解决这一问题。
参考文献
Using texture compression in OpenGL , Sébastien Domine, NVIDIA
