首先画一个六边形，画之前来计算一下六边形的相关知识：

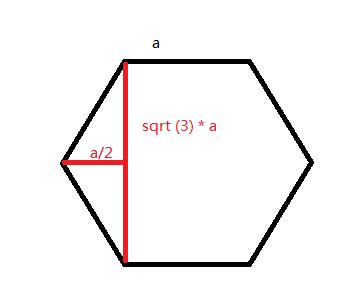

假设一个正六边形的边长为a ，因为每个角都是120° 所以可得高为根号三a ，如图所示。
有了这些信息我们就可以绘制一个六边形出来，如下：
float height = (float) (Math.sqrt(3)*mLength);
mPath.moveTo(mLength/2,0);
mPath.lineTo(0,height/2);
mPath.lineTo(mLength/2,height);
mPath.lineTo((float) (mLength*1.5),height);
mPath.lineTo(2*mLength,height/2);
mPath.lineTo((float) (mLength*1.5),0);
mPath.lineTo(mLength/2,0);
mPath.close();

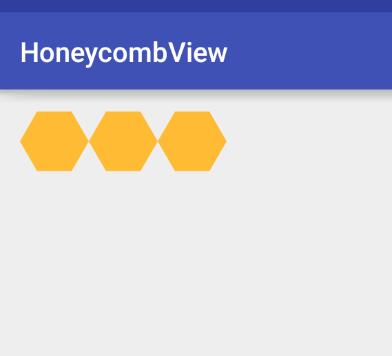

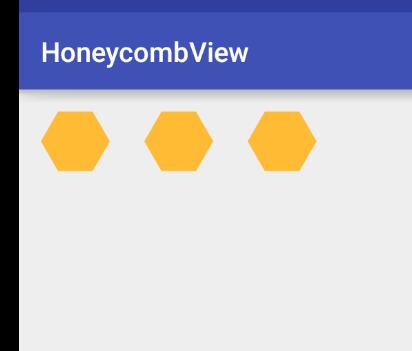

绘制效果：
然后将其根据一个偏移量进行平移，就可以用循环绘制出多个六边形
这里offset是偏移量，紧挨着的话应该是偏移一个六边形的宽，宽由上图可知为 a/2+a+a/2 即 2a;
for(int i = 0 ; i < 3;i++) {
int offset = mLength * 2 * i;
mPath.moveTo(mLength / 2 + offset, 0);
mPath.lineTo(0 + offset, height / 2);
mPath.lineTo(mLength / 2 + offset, height);
mPath.lineTo((float) (mLength * 1.5) + offset, height);
mPath.lineTo(2 * mLength + offset, height / 2);
mPath.lineTo((float) (mLength * 1.5)+offset, 0);
mPath.lineTo(mLength / 2+offset, 0);
mPath.close();
}

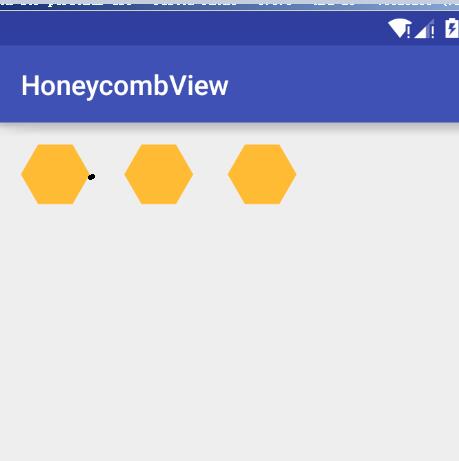

发现效果如下
这不对啊，很奇怪啊。。 底下空出来的一个三角形放不下我们的第二行啊。。
那么怎么办呢。。 加大offset！ 加大多少呢。。 应该多增加一个边长。。这样就正好留空了。 来试试
现在来准备画第二行....

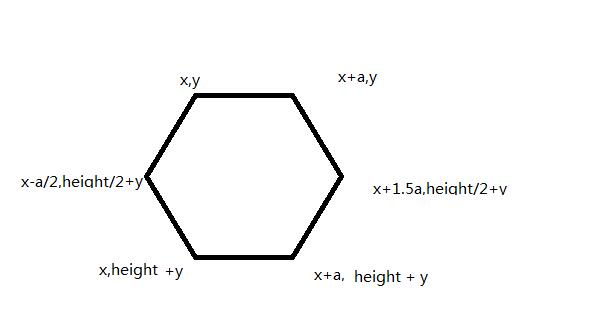

发现我们之前path的坐标都是相对写死的。。 所以要回过头改一下，改成给定一个起点，就可以绘制出一个六边形，经过计算，得出下图
这里a代表边长。
改完之后的代码是:
float height = (float) (Math.sqrt(3)*mLength);
for(int i = 0 ; i < 3;i++) {
//横坐标偏移量
int offset = mLength * 3 * i ;
//左上角的x
int x = mLength/2 + offset;
int y = 0;
//根据左上角一点 绘制整个正六边形
mPath.moveTo(x, y);
mPath.lineTo(x -mLength/2, height / 2 + y);
mPath.lineTo(x, height+y);
mPath.lineTo(x + mLength, height +y);
mPath.lineTo((float) (x + 1.5*mLength), height / 2+y);
mPath.lineTo(x + mLength, y);
mPath.lineTo(x, y);
mPath.close();
}
绘制出来的效果是一样的。但是方法以及变了。
然后来画第二行，第二行起点的path应该在这里
坐标是： 2a , height/2 这里的偏移量不变。
首先将画path的方法提取出来(as快捷键ctrl + alt + m)
//根据左上角一点 绘制整个正六边形
private void getPath(float height, float x, float y) {
mPath.moveTo(x, y);
mPath.lineTo(x -mLength/2, height / 2 + y);
mPath.lineTo(x, height+y);
mPath.lineTo(x + mLength, height +y);
mPath.lineTo((float) (x + 1.5*mLength), height / 2+y);
mPath.lineTo(x + mLength, y);
mPath.lineTo(x, y);
mPath.close();
}
然后再给个循环，来绘制第二行的六边形
for(int i = 0;i<2;i++){
float offset = mLength * 3 * i ;
float x = mLength*2 + offset;
float y = height/2;
getPath(height,x,y);
}
canvas.drawPath(mPath,mPaint);

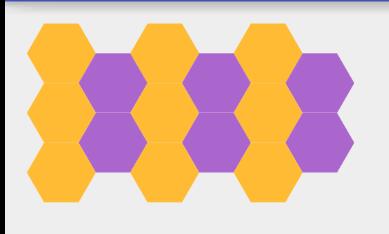

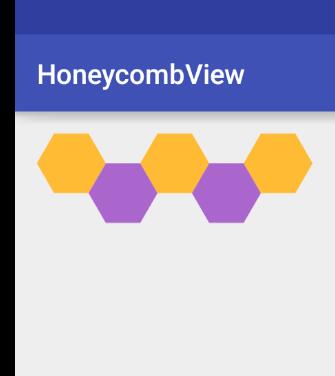

得到如下的效果。
现在ondraw的全部代码如下：
@Override
protected void onDraw(Canvas canvas) {
mPaint.setColor(Color.parseColor("#FFBB33"));
//正六边形的高
float height = (float) (Math.sqrt(3)*mLength);
for(int i = 0 ; i < 3;i++) {
//横坐标偏移量
float offset = mLength * 3 * i ;
//左上角的x
float x = mLength/2 + offset;
float y = 0;
getPath(height, x, y);
}
canvas.drawPath(mPath,mPaint);
mPath.reset();
mPaint.setColor(Color.parseColor("#AA66CC"));
for(int i = 0;i<2;i++){
float offset = mLength * 3 * i ;
float x = mLength*2 + offset;
float y = height/2;
getPath(height,x,y);
}
canvas.drawPath(mPath,mPaint);
}
接下来对每行的个数进行一下控制。
//每行的个数
private int mColumnsCount = 3;
//行数
private int mLineCount = 3;
对应的循环也改变，最外面套一个大循环，来控制多行绘制
for (int j = 0; j < mLineCount; j++) {
if(j%2 == 0) 绘制奇数行 else 绘制偶数行
}
现在整个ondraw如下。
@Override
protected void onDraw(Canvas canvas) {
//正六边形的高
float height = (float) (Math.sqrt(3) * mLength);
for (int j = 0; j < mLineCount; j++) {
if (j % 2 == 0) {
mPaint.setColor(Color.parseColor("#FFBB33"));
for (int i = 0; i < mColumnsCount; i++) {
//横坐标偏移量
float offset = mLength * 3 * i;
//左上角的x
float x = mLength / 2 + offset;
float y = j * height / 2;
getPath(height, x, y);
}
canvas.drawPath(mPath, mPaint);
mPath.reset();
} else {
mPaint.setColor(Color.parseColor("#AA66CC"));
for (int i = 0; i < mColumnsCount; i++) {
float offset = mLength * 3 * i;
float x = mLength * 2 + offset;
float y = (height / 2) * j;
getPath(height, x, y);
}
canvas.drawPath(mPath, mPaint);
mPath.reset();
}
}
}
好像颜色一样就不好看了。。那我们来动态改变一下颜色..
添加一个属性list来存放color
private ArrayList<Integer> mColorList;
mColorList = new ArrayList<>();
mColorList.add(Color.parseColor("#33B5E5"));
mColorList.add(Color.parseColor("#AA66CC"));
mColorList.add(Color.parseColor("#99CC00"));
mColorList.add(Color.parseColor("#FFBB33"));
mColorList.add(Color.parseColor("#FF4444"));
在循环中，取出颜色值
for (int j = 0; j < mLineCount; j++) {
mPaint.setColor(mColorList.get(j));

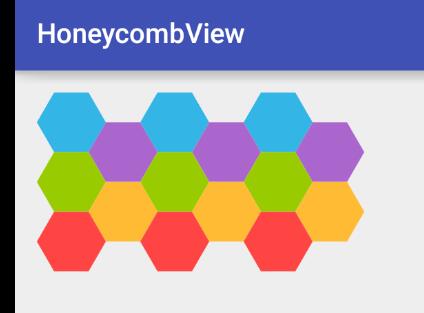

效果如下：
嗯。。看起来像一点样子了。。。 给中间加点文字吧。。
先给每个蜂窝编号
按上面的循环 j为行数 i为列数
*研究规律发现 编号等于 j3 + i **

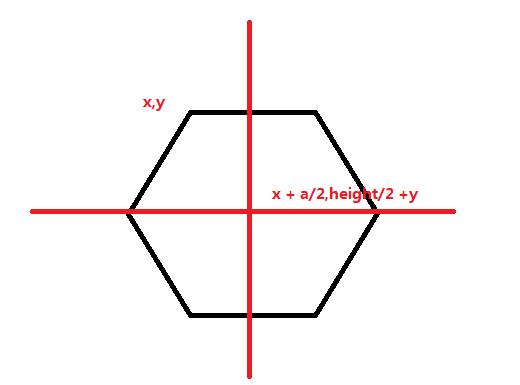

我们有六边形左上角的坐标xy 可以轻易的计算出中心坐标
这些都有了。开一个list存放中间的文字：
//存放文字的list
private ArrayList<String> mTextList ;
在初始化的时候给添加点数据
mTextList = new ArrayList<>();
for(int i =0;i<mLineCount*mColumnsCount;i++){
mTextList.add("wing "+i);
}
mTextPaint = new Paint();
mTextPaint.setTextSize(20);
绘制文字： 这里要注意他和path的绘制顺序，如果path后绘制则会覆盖掉文字
float txtLength = mTextPaint.measureText(mTextList.get(txtId));
canvas.drawText(mTextList.get(txtId),x+mLength/2-txtLength/2,y+height/2+5, mTextPaint);
下面是全部的ondraw
@Override
protected void onDraw(Canvas canvas) {
//正六边形的高
float height = (float) (Math.sqrt(3) * mLength);
for (int j = 0; j < mLineCount; j++) {
mPaint.setColor(mColorList.get(j));
if (j % 2 == 0) {
// mPaint.setColor(Color.parseColor("#FFBB33"));
for (int i = 0; i < mColumnsCount; i++) {
int txtId = j*3 +i;
//横坐标偏移量
float offset = mLength * 3 * i;
//左上角的x
float x = mLength / 2 + offset;
float y = j * height / 2;
mPath.reset();
getPath(height, x, y);
canvas.drawPath(mPath, mPaint);
float txtLength = mTextPaint.measureText(mTextList.get(txtId));
canvas.drawText(mTextList.get(txtId),x+mLength/2-txtLength/2,y+height/2+5, mTextPaint);
}
} else {
// mPaint.setColor(Color.parseColor("#AA66CC"));
for (int i = 0; i < mColumnsCount; i++) {
int txtId = j*3 +i;
float offset = mLength * 3 * i;
float x = mLength * 2 + offset;
float y = (height / 2) * j;
mPath.reset();
getPath(height, x, y);
canvas.drawPath(mPath, mPaint);
float txtLength = mTextPaint.measureText(mTextList.get(txtId));
canvas.drawText(mTextList.get(txtId),x+mLength/2-txtLength/2,y+height/2+5, mTextPaint);
}
}
}
}

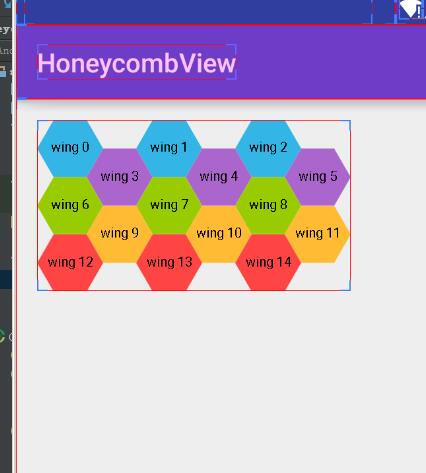

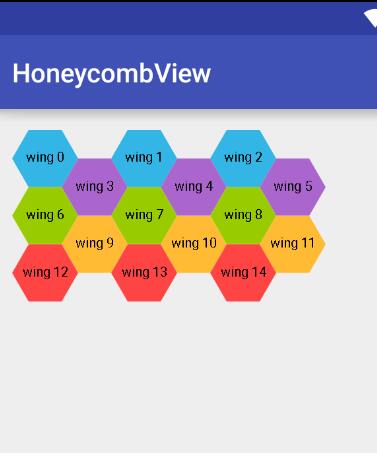

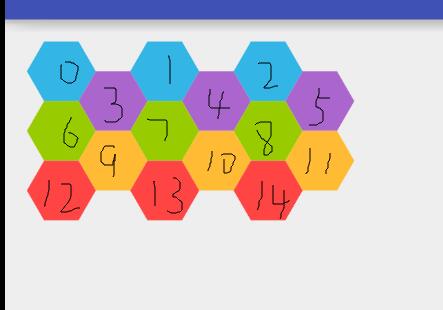

现在的效果图如下：
好，那现在让他灵活一点。添加各种set方法，比如行数啊 列数啊 边长啊 文字内容啊 颜色啊之类的。
/**
* 设置列数
* @param mColumnsCount
*/
public void setColumnsCount(int mColumnsCount) {
this.mColumnsCount = mColumnsCount;
invalidate();
}
/**
* 设置行数
* @param mLineCount
*/
public void setLineCount(int mLineCount) {
this.mLineCount = mLineCount;
invalidate();
}
/**
* 设置文本数据
*/
public void setTextList(ArrayList<String> textList) {
mTextList.clear();
mTextList.addAll(textList);
invalidate();
}
/**
* 设置颜色数据
* @param colorList
*/
public void setColorList(ArrayList<Integer> colorList) {
mColorList.clear();
mColorList.addAll(colorList);
invalidate();
}
然后 你有没有忘记测量呢？ 只要把最外面的矩形大小给他就行
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
int widthSize = MeasureSpec.getSize(widthMeasureSpec);
int widthMode = MeasureSpec.getMode(widthMeasureSpec);
int heightSize = MeasureSpec.getSize(heightMeasureSpec);
int heightMode = MeasureSpec.getMode(heightMeasureSpec);
if(widthMode == MeasureSpec.AT_MOST){
widthSize = (int) ((3f*mColumnsCount+0.5f) *mLength);
}else{
// throw new IllegalStateException("only support wrap_content");
}
if(heightMode == MeasureSpec.AT_MOST){
heightSize = (int) ((mLineCount/2f +0.5f) * (Math.sqrt(3) * mLength));
}else{
// throw new IllegalStateException("only support wrap_content");
}
setMeasuredDimension(widthSize,heightSize);
}
这下使用wrap_content 来看看view的大小：
嗯。。测量也对着。。。 这里我只实现了wrap_content 大家可以以及扩展 让他支持EXACTLY
这样 一个蜂窝煤的view 就完成了。。。但是好像没鸟用的样子。。因为没有交互的话。。图片完全可以代替。所以这次就先遗留一个问题，事件的处理。其实逻辑也不是很复杂，就是判断触摸点 是否在Path内，如果action_up的时候在，分开编号，按照编号进行回调即可，这个问题，准备下篇博客解决，请大家继续关注我的博客 蟹蟹！。
