一个炫字都不够？？！！！手把手带你打造3D自定义view-Android自定义view

分享一则最近流行的笑话：
最新科学研究表明:寒冷可以使人保持年轻,楼下的王大爷表示虽然今年已经60多岁了，但是仍然冷的跟孙子一样。

呃。好吧，这个冬天确实有点冷，在广州活生生的把我这个原生北方人，冻成一条狗。（研究表明：寒冷可以让人类基因突变。。。。）

好了不扯了。前些日子有朋友让我写博客来分析一下这个仿MIUI的时钟，从中学到了一些炫酷效果的实现。
https://github.com/AvatarQing/MiClockView 感谢原作者的开源精神！

那么是啥3D效果呢，先来看看效果图，额。。有好多个：

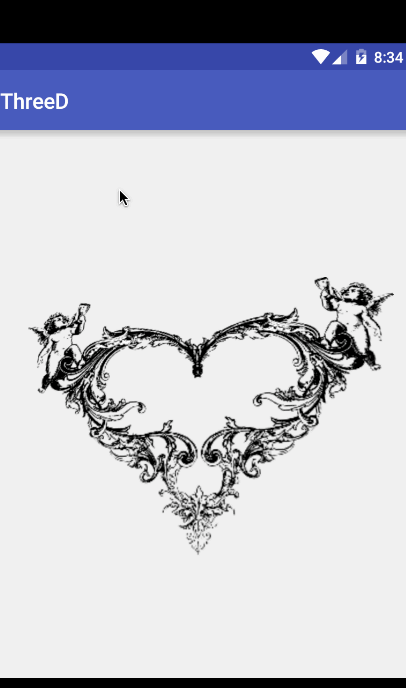

这里写图片描述

其实后两个都是png来的。。

转载请注明出处：http://blog.csdn.net/wingichoy/article/details/50590051

那么请问，看到图形的变换，你想到了什么？
没错！就是Matrix。
关于Matrix你可以到爱哥的博客了解到及其详细的讲解（谢谢爱哥！）。

下面我们就来研究一下如何用矩阵，实现这个3d的效果。

首先新建自定义view类。

public class TDView extends View {
    private Paint mPaint;

    private int mCenterX;
    private int mCenterY;
     public TDView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint();
    }
}

然后在圆心画一个圆出来

 @Override
    protected void onDraw(Canvas canvas) {

        mCenterX = getWidth() / 2;
        mCenterY = getHeight() / 2;
        canvas.drawCircle(mCenterX,mCenterY,100,mPaint);
    }
    ```

现在是这样的：

![这里写图片描述](http://img.blog.csdn.net/20160126235856787)

我们知道，处理一个图片的时候（切错）可以使用矩阵来处理，同时处理X，Y的话可以使用Camera类，camera可以生成一个指定效果的矩阵。直接来看用法：

private Camera mCamera;
private Matrix mMatrix；

mMatrix = new Matrix();
mCamera = new Camera();
在onDraw里 把camera给旋转一下，并把生成的矩阵给一个矩阵。再把矩阵应用到canvas，看一下效果。

    mMatrix.reset();
    mCamera.save();
    mCamera.rotateX(10);
    mCamera.rotateY(20);
    mCamera.getMatrix(mMatrix);
    mCamera.restore();
    //将矩阵作用于整个canvas
    canvas.concat(mMatrix);
    ```

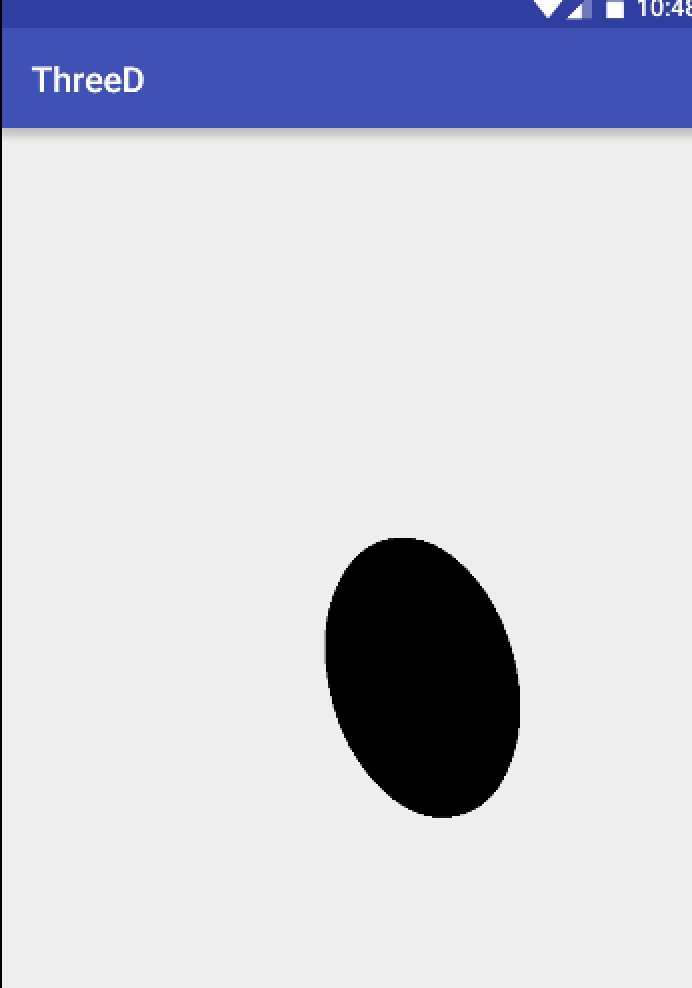

这里写图片描述

呃。。。确实是变形了。。但是好像不是我们想要的结果？
这是因为，矩阵的变换坐标总从左上角(0,0)开始。所以我们要把变换的坐标改为中心点，方法如下：

        mMatrix.reset();
        mCamera.save();
        mCamera.rotateX(10);
        mCamera.rotateY(20);
        mCamera.getMatrix(mMatrix);
        mCamera.restore();
        //改变矩阵作用点
        mMatrix.preTranslate(-mCenterX, -mCenterY);
        mMatrix.postTranslate(mCenterX, mCenterY);
        canvas.concat(mMatrix);
        ```
此时的效果看起来像是向左倾斜了：
这里写图片描述
![这里写图片描述](http://img.blog.csdn.net/20160127001356605)

接下来让他跟随手指移动,重写onTouchEvent：

@Override
public boolean onTouchEvent(MotionEvent event) {
float x = event.getX();
float y = event.getY();

    int action = event.getActionMasked();
    switch (action) {
        case MotionEvent.ACTION_MOVE: {
            //这里将camera旋转的变量赋值
            mCanvasRotateY = y;
            mCanvasRotateX = x;
            invalidate();
            return true;
        }
        case MotionEvent.ACTION_UP: {

            //这里将camera旋转的变量赋值
            mCanvasRotateY = 0;
            mCanvasRotateX = 0;
            invalidate();

            return true;
        }
    }
    return super.onTouchEvent(event);
}
```

哈哈。。看看是什么效果：

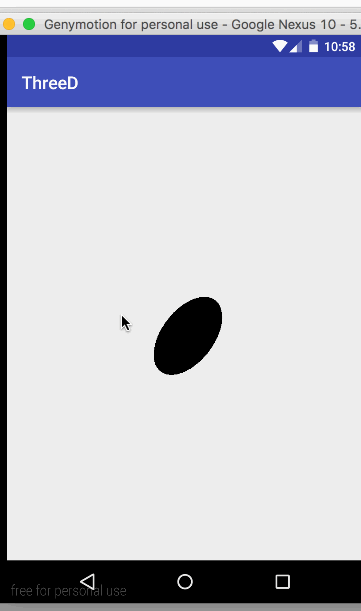

这里写图片描述

什么鬼，怎么跟转硬币一样。因为旋转的X,Y给的太大了呗。所以要约束一下。

定义一个旋转最大值

private float mCanvasMaxRotateDegree = 20;

再用percent思想（前面博客有提到），来处理手指触摸点和这个度数变化的关系：

private void rotateCanvasWhenMove(float x, float y) {
        float dx = x - mCenterX;
        float dy = y - mCenterY;

        float percentX = dx / mCenterX;
        float percentY = dy /mCenterY;

        if (percentX > 1f) {
            percentX = 1f;
        } else if (percentX < -1f) {
            percentX = -1f;
        }
        if (percentY > 1f) {
            percentY = 1f;
        } else if (percentY < -1f) {
            percentY = -1f;
        }

        mCanvasRotateY = mCanvasMaxRotateDegree * percentX;
        mCanvasRotateX = -(mCanvasMaxRotateDegree * percentY);

    }
    ```
最后将TouchEvent里面的ACTION_MOVE 调用此函数即可。
此时，完整的代码如下：

private int mCenterX;
private int mCenterY;
private float mCanvasRotateX = 0;
private float mCanvasRotateY = 0;
private float mCanvasMaxRotateDegree = 20;
private Matrix mMatrix = new Matrix();
private Camera mCamera = new Camera();
private Paint mPaint;
public TDView(Context context) {
    super(context);
}
public TDView(Context context, AttributeSet attrs) {
    super(context, attrs);
    mPaint = new Paint();
    mCanvasMaxRotateDegree = 20;
}

@Override
protected void onDraw(Canvas canvas) {

    mCenterX = getWidth() / 2;
    mCenterY = getHeight() / 2;
    rotateCanvas(canvas);
    canvas.drawCircle(mCenterX, mCenterY, 100, mPaint);

}

private void rotateCanvas(Canvas canvas) {
    mMatrix.reset();
    mCamera.save();
    mCamera.rotateX(mCanvasRotateX);
    mCamera.rotateY(mCanvasRotateY);
    mCamera.getMatrix(mMatrix);
    mCamera.restore();
    mMatrix.preTranslate(-mCenterX, -mCenterY);
    mMatrix.postTranslate(mCenterX, mCenterY);

    canvas.concat(mMatrix);
}

@Override
public boolean onTouchEvent(MotionEvent event) {
    float x = event.getX();
    float y = event.getY();

    int action = event.getActionMasked();
    switch (action) {
        case MotionEvent.ACTION_DOWN: {
            rotateCanvasWhenMove(x, y);
            return true;
        }
        case MotionEvent.ACTION_MOVE: {
            rotateCanvasWhenMove(x, y);
            invalidate();
            return true;
        }
        case MotionEvent.ACTION_UP: {
            mCanvasRotateY = 0;
            mCanvasRotateX = 0;
            invalidate();

            return true;
        }
    }
    return super.onTouchEvent(event);
}

private void rotateCanvasWhenMove(float x, float y) {
    float dx = x - mCenterX;
    float dy = y - mCenterY;

    float percentX = dx / mCenterX;
    float percentY = dy /mCenterY;

    if (percentX > 1f) {
        percentX = 1f;
    } else if (percentX < -1f) {
        percentX = -1f;
    }
    if (percentY > 1f) {
        percentY = 1f;
    } else if (percentY < -1f) {
        percentY = -1f;
    }

    mCanvasRotateY = mCanvasMaxRotateDegree * percentX;
    mCanvasRotateX = -(mCanvasMaxRotateDegree * percentY);
}

}

简简单单100行代码，实现了3D效果的view：

这里写图片描述

接下来做什么呢？
当然是把这个效果加到我们的自定义view里面！
比如，把我的PanelView加上这个效果：
这里写图片描述

这里写图片描述

哗！瞬间高大上！

那么，你要不要跟我趁热来一发自定义view？
说搞就搞！

在原有类上进行修改
给一个好看的底色，画一条线

    mBgColor = Color.parseColor("#227BAE");
    canvas.drawLine(mCenterX,100,mCenterX,130,mPaint);
    ```

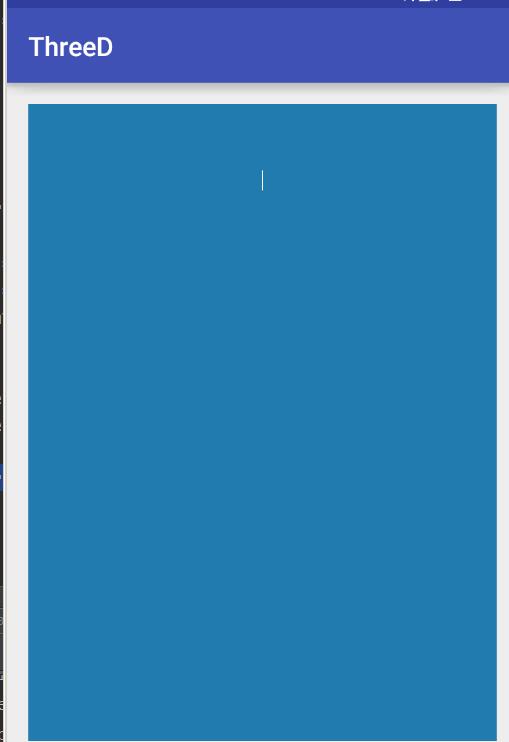

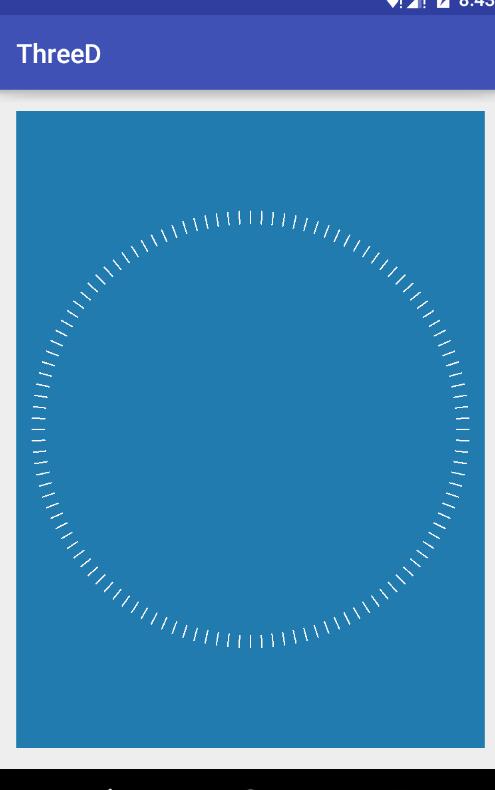

这里写图片描述

嗯。不错有条线了。微调下间距，旋转画布，画出整个圆形来：

//保存坐标系
canvas.save();
for (int i = 0; i < 120; i++) {
canvas.rotate(3,mCenterX,mCenterY);
canvas.drawLine(mCenterX, 150, mCenterX, 170, mPaint);
}
//恢复坐标系
canvas.restore();

嗯。。看起来想点样子了。接下来调整透明度。

canvas.save();
        for (int i = 0; i < 120; i++) {
            //根据i调整透明度alpha
            mPaint.setAlpha(255-(mAlpha * i/120));
            canvas.drawLine(mCenterX, 150, mCenterX, 170, mPaint);

            canvas.rotate(3,mCenterX,mCenterY);
        }
        canvas.restore();

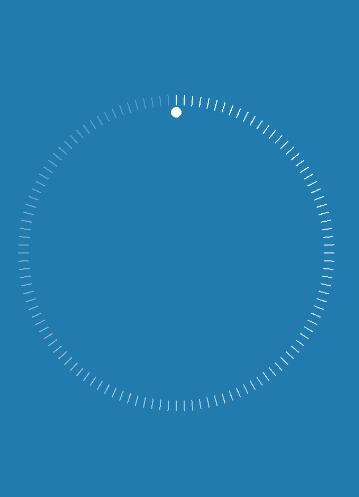

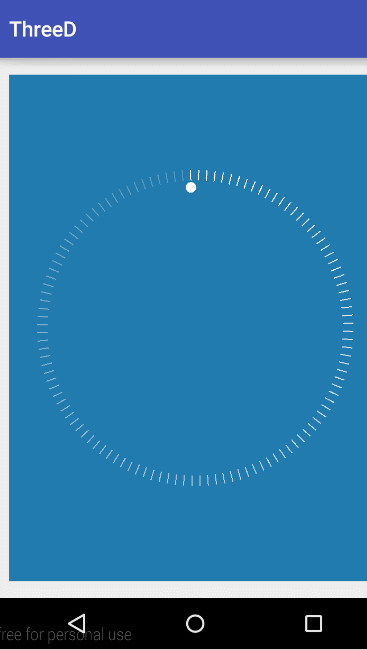

这里写图片描述
哈哈。。有没有点意思呢。。

我们画个圆球上去！画之前先ctrl + alt + m 把之前画弧的方法提出来。
画一个紧挨着的圆

private void drawCircle(Canvas canvas) {
mPaint.setAlpha(255);
canvas.drawCircle(mCenterX,213,10,mPaint);
}

这里写图片描述

不错不错，给点动态效果吧，让圆点跟着我们触摸的地方走。怎么做呢。。当然还是旋转画布了！

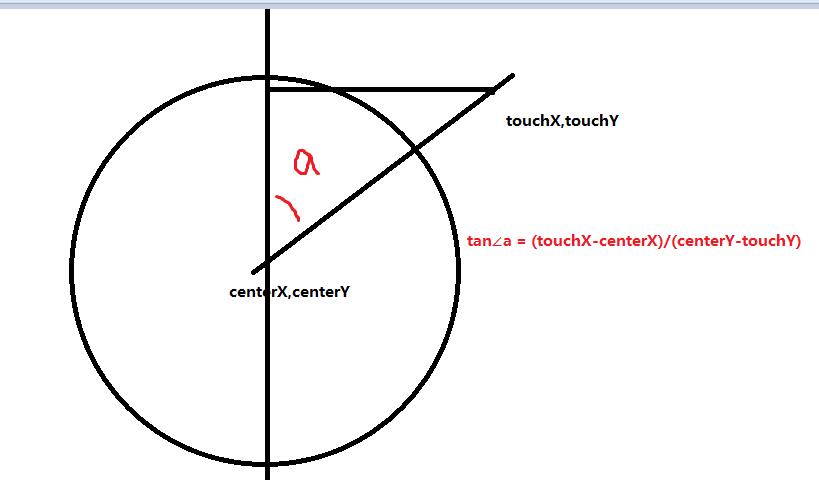

这里需要注意的是触摸点与12点钟方向形成的夹角计算。画图分析一下

可以看到我们只需要调用Math.atan方法即可算出a的弧度，再将其转换为角度即可，在进行3D旋转之前，旋转画布：

protected void onDraw(Canvas canvas) {
        canvas.drawColor(mBgColor);
        mCenterX = getWidth() / 2;
        mCenterY = getHeight() / 2;

        Log.e("wing",alpha+"");
        canvas.rotate((float) alpha,mCenterX,mCenterY);

        alpha = Math.atan((mTouchX-mCenterX)/(mCenterY-mTouchY));
        alpha = Math.toDegrees(alpha);
        if(mTouchY>mCenterY){
            alpha = alpha+180;

现在看一下效果：

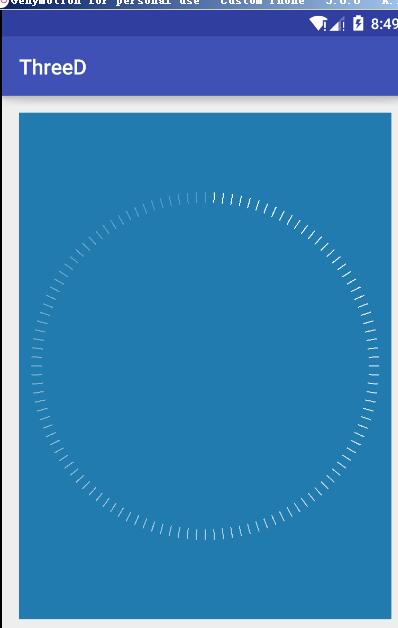

这里写图片描述

效果出来了，但是还美中不足呀。因为中间太空了，所以这个3D效果看起来有点奇怪。那就给他中间加点东西吧！比如一个指针。

private void drawPath(Canvas canvas) {
        mPath.moveTo(mCenterX,223);
        mPath.lineTo(mCenterX-30,mCenterY);
        mPath.lineTo(mCenterX,2*mCenterY-223);
        mPath.lineTo(mCenterX+30,mCenterY);
        mPath.lineTo(mCenterX,233);
        mPath.close();
        canvas.drawPath(mPath,mPaint);
        mPaint.setColor(Color.parseColor("#55227BAE"));
        canvas.drawCircle(mCenterX,mCenterY,20,mPaint);
        }

最后大功告成！！！看效果！

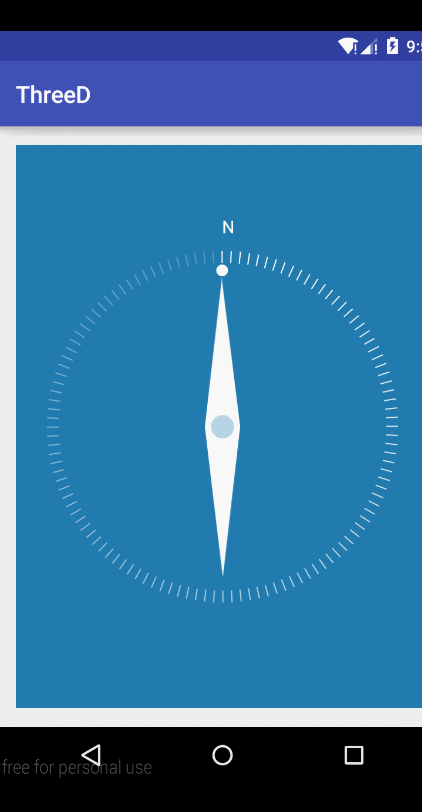

这里写图片描述

如果你喜欢我的博客，请点击关注。欢迎评论~~

下一篇！手把手教你做一个qq下拉抢红包：打开链接

本项目地址：https://github.com/githubwing/compassView
