大部份的Android应用程式，都需要一些画面提供使用者执行操作或浏览资料。Android系统使用Activity元件，负责提供应用程式一个画面的所有相关工作。一个画面就是一个继承自“android.app.Activity”的Java类别，所以通常会把它称为Activity元件，也有人叫它“活动”元件。Activity元件几乎是Android应用程式中最常使用的，应用程式的功能如果比较复杂，需要提供比较多的操作和浏览资料的画面，就会包含很多Activity元件。
每一个Activity元件除了撰写需要的Java原始程式码，也需要在应用程式设定档加入相关的设定，在application的开始和结束标签里面，使用activity标签为每一个Activity元件加入设定，所以从应用程式设定档的内容，也可以知道一个应用程式有几个Activity元件。
这一章介绍Activity元件的开发与设定方式，并了解关于Activity元件的生命周期概念，还有Activity元件之间的互动与资料传输。
8-1 记事本应用程式
之前已经建立好的应用程式主画面，提供基本的资料浏览与操作功能，现在要为它加入两个Activity元件，一个用来显示关于应用程式的资讯，另一个用来新增一笔记事本资料。

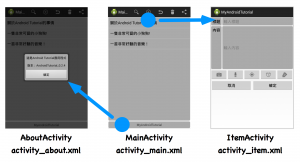

依照之前的说明，为应用程式设计需要的Activity元件，应该要先规划好画面与资源的需求，而且也要想好操作的流程，所以你可以简单的画一个像这样的图型：
在规画这些元件的时候，就可以整理好需要建立的Activity与画面配置档：
- 应用程式资讯：AboutActivity.java，activity_about.xml
- 新增记事本：ItemActivity.java，activity_item.xml

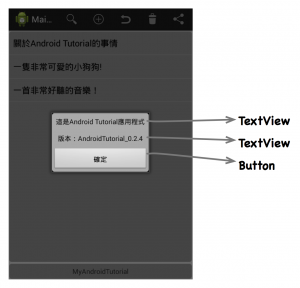

使用者点击主画面下方的应用程式名称，应用程式启动资讯元件，画面的设计会比较简单一些，只有两个TextView和一个Button元件，画面需要的文字资源也要先建立好。

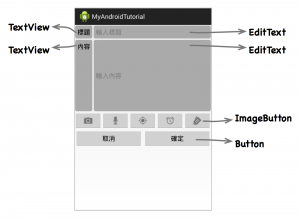

使用者选择功能表的新增项目，应用程式启动新增记事本元件，在这个画面让使用输入标题与内容，为了后续加入的功能，先在画面中提供记事本功能按钮，例如录音与地图。
8-2 建立与启动Activity元件

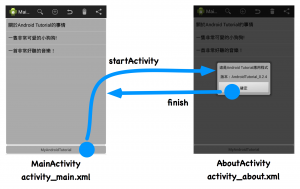

现在开始建立显示应用程式资讯的Activity元件，不过要先了解Activity元件的基本运作。应用程式可以呼叫“startActivity”方法启动其它Activity元件，呼叫“finish”方法可以结束Activity元件：
现在开始新增应用程式资讯元件，在Android Studio开启MyAndroidStudio应用程式。开启“res/values/strings.xml”，加入下列的文字资源：
<string name="version">版本：AndroidTutorial_0.2.4</string>
开启“res/values/colors.xml”，加入下列的颜色资源：
<color name="dark_text">#111111</color>
在最顶端的“app”目录按鼠标左键，选择“New -> Activity -> Blank Activity”，元件与画面配置档名称依照上面的规划。开启画面配置档“activity_about.xml”，修改为下面的内容：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:background="@drawable/retangle_drawable"
tools:context="net.macdidi.myandroidtutorial.AboutActivity">
<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:gravity="center"
android:layout_margin="@dimen/default_margin"
android:padding="@dimen/default_padding"
android:text="@string/about"
android:textColor="@color/dark_text" />
<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:gravity="center"
android:layout_margin="@dimen/default_margin"
android:padding="@dimen/default_padding"
android:text="@string/version"
android:textColor="@color/dark_text" />
<Button
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:gravity="center"
android:layout_margin="@dimen/default_margin"
android:padding="@dimen/default_padding"
android:text="@android:string/ok"
android:onClick="clickOk" />
</LinearLayout>
开启“AboutActivity.java”，加入取消应用程式标题的叙述，还有在负责执行按钮工作的方法中加入结束Activity元件的叙述，删除其它不需要的程式码：
package net.macdidi.myandroidtutorial;
import android.app.Activity;
import android.os.Bundle;
import android.view.View;
import android.view.Window;
public class AboutActivity extends Activity {
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
// 取消元件的应用程式标题
requestWindowFeature(Window.FEATURE_NO_TITLE);
setContentView(R.layout.activity_about);
}
// 结束按钮
public void clickOk(View view) {
// 呼叫这个方法结束Activity元件
finish();
}
}
Android应用程式的每一个Activity元件，都需要在应用程式设定档加入对应的设定，使用Android Studio建立Activity元件会自动帮你加入默认的设定。开启“mainfests/AndroidManifest.xml”，找到ADT为你加入的设定，把它改为下面的内容：
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="net.macdidi.myandroidtutorial" >
<application
android:allowBackup="true"
android:icon="@drawable/ic_launcher"
android:label="@string/app_name"
android:theme="@style/AppTheme" >
<activity
android:name=".MainActivity"
android:label="@string/app_name" >
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
<!-- 关于应用程式的资讯 -->
<!-- 因为使用对话框的样式，所以不用设定标题 -->
<activity
android:name="net.macdidi.myandroidtutorial.AboutActivity"
android:theme="@android:style/Theme.Dialog" />
</application>
</manifest>
因为这个Activity元件的内容比较简单，使用整个萤幕显示画面的话，看起来会比较空旷一些，所以可以在设定档加入“android:theme="@android:style/Theme.Dialog"”的设定，让这个Activity元件使用对话框的样式。
最后的工作就是执行启动这个Activity元件，先检查应用程式主画面的画面配置档“activity_main.xml”，看看主画面下方显示应用程式名称元件有没有加入需要的设定：
<LinearLayout ...>
...
<!-- 加入“android:clickable="true"”的设定，TextView元件才可以点击 -->
<!-- 加入“android:onClick="方法名称"”的设定 -->
<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:gravity="center"
android:layout_margin="@dimen/default_margin"
android:padding="@dimen/default_padding"
android:background="@drawable/retangle_drawable"
android:text="@string/app_name"
android:clickable="true"
android:onClick="aboutApp" />
</LinearLayout>
开启“MainActivity.java”，找到aboutApp方法，把程式码改为下面的内容：
package net.macdidi.myandroidtutorial;
import android.content.Intent;
...
public class MainActivity extends Activity {
...
// 点击应用程式名称元件后呼叫的方法
public void aboutApp(View view) {
// 建立启动另一个Activity元件需要的Intent物件
// 建构式的第一个参数：“this”
// 建构式的第二个参数：“Activity元件类别名称.class”
Intent intent = new Intent(this, AboutActivity.class);
// 呼叫“startActivity”，参数为一个建立好的Intent物件
// 这行叙述执行以后，如果没有任何错误，就会启动指定的元件
startActivity(intent);
}
}
执行应用程式，看看点击主画面下方应用程式名称元件后，会不会启动与显示新的画面。在启动的画面点击确定按钮，应用程式会回到主画面。这是在应用程式启动与结束一个Activity元件的基本作法。
8-3 在结束Activity元件时传送资料
在一般的应用程式运作的时候，经常需要启动另一个Activity元件执行选择、输入或修改资料的功能，完成工作以后，再把资料回传给原来的Activity元件使用。以记事本应用程式来说，主画面负责显示所有的记事资料，需要新增资料的时候，启动一个让使用者输入资料的Activity元件，完成新增的工作回到主画面，这个新增的记事资料就要加入主画面。

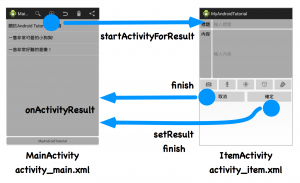

如果应用程式在启动的Activity元件结束并返回后，还要执行一些特定的工作，就要使用“startActivityForResult”启动Activity元件。这是新增记事本的元件流程：
决定应用程式的流程以后，现在开始设计新增记事用的Activity元件。在最顶端的“app”目录按鼠标左键，选择“New -> Activity -> Blank Activity”，元件与画面配置档名称依照上面的规划，元件名称为“ItemActivity”，画面资源名称为“activity_item.xml”。开启activity_item.xml，把它改为下面的内容：
<?xml version="1.0" encoding="utf-8"?>
<TableLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:stretchColumns="1"
tools:context="net.macdidi.myandroidtutorial.ItemActivity">
<TableRow>
<TextView
android:text="@string/title"
android:background="@drawable/retangle_drawable"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
<EditText
android:id="@+id/title_text"
android:hint="@string/enter_title"
android:background="@drawable/retangle_drawable"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
</TableRow>
<TableRow>
<TextView
android:text="@string/content"
android:layout_height="200sp"
android:layout_gravity="center_vertical"
android:background="@drawable/retangle_drawable"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
<EditText
android:id="@+id/content_text"
android:hint="@string/enter_content"
android:layout_gravity="top"
android:layout_height="200sp"
android:background="@drawable/retangle_drawable"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
</TableRow>
<TableLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:stretchColumns="*">
<TableRow>
<ImageButton
android:id="@+id/take_picture"
android:src="@drawable/take_picture_icon"
android:onClick="clickFunction" />
<ImageButton
android:id="@+id/record_sound"
android:src="@drawable/record_sound_icon"
android:onClick="clickFunction" />
<ImageButton
android:id="@+id/set_location"
android:src="@drawable/location_icon"
android:onClick="clickFunction" />
<ImageButton
android:id="@+id/set_alarm"
android:src="@drawable/alarm_icon"
android:onClick="clickFunction" />
<ImageButton
android:id="@+id/select_color"
android:src="@drawable/select_color_icon"
android:onClick="clickFunction" />
</TableRow>
</TableLayout>
<TableLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:stretchColumns="*">
<TableRow>
<Button
android:id="@+id/cancel_item"
android:text="@android:string/cancel"
android:onClick="onSubmit"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
<Button
android:id="@+id/ok_teim"
android:text="@android:string/ok"
android:onClick="onSubmit"
android:padding="6sp"
android:layout_margin="2sp"
android:textAppearance="?android:attr/textAppearanceMedium" />
</TableRow>
</TableLayout>
</TableLayout>
开启“ItemActivity.java”，修改为下面的内容。为了以后需要扩充的功能，加入一些控制按钮执行工作的程式码：
package net.macdidi.myandroidtutorial;
import android.app.Activity;
import android.content.Intent;
import android.os.Bundle;
import android.view.View;
import android.widget.EditText;
public class ItemActivity extends Activity {
private EditText title_text, content_text;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_item);
processViews();
}
private void processViews() {
title_text = (EditText) findViewById(R.id.title_text);
content_text = (EditText) findViewById(R.id.content_text);
}
// 点击确定与取消按钮都会呼叫这个方法
public void onSubmit(View view) {
// 确定按钮
if (view.getId() == R.id.ok_teim) {
// 读取使用者输入的标题与内容
String titleText = title_text.getText().toString();
String contentText = content_text.getText().toString();
// 取得回传资料用的Intent物件
Intent result = getIntent();
// 设定标题与内容
result.putExtra("titleText", titleText);
result.putExtra("contentText", contentText);
// 设定回应结果为确定
setResult(Activity.RESULT_OK, result);
}
// 结束
finish();
}
// 以后需要扩充的功能
public void clickFunction(View view) {
int id = view.getId();
switch (id) {
case R.id.take_picture:
break;
case R.id.record_sound:
break;
case R.id.set_location:
break;
case R.id.set_alarm:
break;
case R.id.select_color:
break;
}
}
}
开启“AndroidManifest.xml”，找到Android Studio为你加入的设定，把它改为下面的内容：
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="net.macdidi.myandroidtutorial" >
<application
android:allowBackup="true"
android:icon="@drawable/ic_launcher"
android:label="@string/app_name"
android:theme="@style/AppTheme" >
<activity
android:name=".MainActivity"
android:label="@string/app_name" >
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
<activity
android:name=".AboutActivity"
android:theme="@android:style/Theme.Dialog" />
<!-- 记事项目元件 -->
<activity
android:name="net.macdidi.myandroidtutorial.ItemActivity" />
</application>
</manifest>
开启“MainActivity.java”，把程式码改为下面的内容：
package net.macdidi.myandroidtutorial;
...
public class MainActivity extends ActionBarActivity {
...
public void clickMenuItem(MenuItem item) {
int itemId = item.getItemId();
switch (itemId) {
case R.id.search_item:
break;
// 使用者选择新增选单项目
case R.id.add_item:
// 建立启动另一个Activity元件需要的Intent物件
Intent intent = new Intent(this, ItemActivity.class);
// 呼叫“startActivityForResult”，第二个参数“0”目前没有使用
startActivityForResult(intent, 0);
break;
case R.id.revert_item:
break;
case R.id.delete_item:
break;
case R.id.googleplus_item:
break;
case R.id.facebook_item:
break;
}
}
...
}
使用“startActivityForResult”启动Activity元件，结束并返回以后，Android会呼叫“onActivityResult”方法一次。所以覆写这个方法，在里面执行需要的判断与工作。同样在“MainActivity.java”，因为原来使用字串阵列提供资料给ListView元件，现在要把它换成“ArrayList”物件，这样可以修改ListView包装的资料项目。把程式码改为下面的内容：
package net.macdidi.myandroidtutorial;
import java.util.ArrayList;
...
public class MainActivity extends ActionBarActivity {
private ListView item_list;
private TextView show_app_name;
// 换掉原来的字串阵列
private ArrayList<String> data = new ArrayList<>();
private ArrayAdapter<String> adapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
processViews();
processControllers();
// 加入范例资料
data.add("关于Android Tutorial的事情");
data.add("一只非常可爱的小狗狗!");
data.add("一首非常好听的音乐！");
int layoutId = android.R.layout.simple_list_item_1;
adapter = new ArrayAdapter<String>(this, layoutId, data);
item_list.setAdapter(adapter);
}
@Override
protected void onActivityResult(int requestCode, int resultCode, Intent data) {
// 如果被启动的Activity元件传回确定的结果
if (resultCode == Activity.RESULT_OK) {
// 读取标题
String titleText = data.getStringExtra("titleText");
// 加入标题项目
this.data.add(titleText);
// 通知资料已经改变，ListView元件才会重新显示
adapter.notifyDataSetChanged();
}
}
...
private void processControllers() {
AdapterView.OnItemClickListener itemListener = new AdapterView.OnItemClickListener() {
@Override
public void onItemClick(AdapterView<?> parent, View view,
int position, long id) {
// 换掉“data[position]”
Toast.makeText(MainActivity.this,
data.get(position), Toast.LENGTH_LONG).show();
}
};
item_list.setOnItemClickListener(itemListener);
AdapterView.OnItemLongClickListener itemLongListener = new AdapterView.OnItemLongClickListener() {
@Override
public boolean onItemLongClick(AdapterView<?> parent, View view,
int position, long id) {
// 换掉“data[position]”
Toast.makeText(MainActivity.this,
"Long: " + data.get(position), Toast.LENGTH_LONG).show();
return false;
}
};
...
}
执行应用程式，点击功能表的新增项目，在启动的画面输入标题后，选择确定按钮，回到主画面后，看看有没有多一笔你刚才输入的资料。
8-4 在启动Activity元件时传送资料
以这个记事应用程式来说，除了已经写好的新增记事资料功能，通常也需要让使用者修改记事资料。在主画面点击一笔需要修改的记事项目以后，应用程式开启修改记事的元件，让使用者执行修改资料的工作。这个修改记事的元件其实跟新增记事的功能是差不多的，所以通常就不会另外设计一个新的Activity元件，让已经设计好的“ItemActivity”同时提供新增与修改两种功能。
为了让一个Activity元件可以执行两种工作，通常会帮这类元件另外取不同的“Action”名称。开启“AndroidManifest.xml”，把它改为下面的内容：
<?xml version="1.0" encoding="utf-8"?>
<manifest ... >
...
<application ... >
...
<!-- 记事项目元件 -->
<activity
android:name="net.macdidi.myandroidtutorial.ItemActivity">
<intent-filter>
<!-- 新增用的名称 -->
<action android:name="net.macdidi.myandroidtutorial.ADD_ITEM"/>
<!-- 修改用的名称 -->
<action android:name="net.macdidi.myandroidtutorial.EDIT_ITEM"/>
<!-- 一定要加入，内容固定不变 -->
<category android:name="android.intent.category.DEFAULT" />
</intent-filter>
</activity>
</application>
</manifest>
开启“ItemActivity.java”，修改为下面的内容：
package net.macdidi.myandroidtutorial;
...
public class ItemActivity extends Activity {
private EditText title_text, content_text;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_item);
processViews();
// 取得Intent物件
Intent intent = getIntent();
// 读取Action名称
String action = intent.getAction();
// 如果是修改记事
if (action.equals("net.macdidi.myandroidtutorial.EDIT_ITEM")) {
// 接收与设定记事标题
String titleText = intent.getStringExtra("titleText");
title_text.setText(titleText);
}
}
...
}
开启“MainActivity.java”，把程式码改为下面的内容：
package net.macdidi.myandroidtutorial;
...
public class MainActivity extends Activity {
private ListView item_list;
private TextView show_app_name;
private ArrayList<String> data = new ArrayList<>();
private ArrayAdapter<String> adapter;
...
@Override
protected void onActivityResult(int requestCode, int resultCode, Intent data) {
if (resultCode == Activity.RESULT_OK) {
String titleText = data.getStringExtra("titleText");
// 如果是新增记事
if (requestCode == 0) {
// 加入标题项目
this.data.add(titleText);
// 通知资料已经改变，ListView元件才会重新显示
adapter.notifyDataSetChanged();
}
// 如果是修改记事
else if (requestCode == 1) {
// 读取记事编号
int position = data.getIntExtra("position", -1);
if (position != -1) {
// 设定标题项目
this.data.set(position, titleText);
// 通知资料已经改变，ListView元件才会重新显示
adapter.notifyDataSetChanged();
}
}
}
}
private void processViews() {
item_list = (ListView)findViewById(R.id.item_list);
show_app_name = (TextView) findViewById(R.id.show_app_name);
}
private void processControllers() {
OnItemClickListener itemListener = new OnItemClickListener() {
@Override
public void onItemClick(AdapterView<?> parent, View view,
int position, long id) {
// 使用Action名称建立启动另一个Activity元件需要的Intent物件
Intent intent = new Intent("net.macdidi.myandroidtutorial.EDIT_ITEM");
// 设定记事编号与标题
intent.putExtra("position", position);
intent.putExtra("titleText", data.get(position));
// 呼叫“startActivityForResult”，第二个参数“1”表示执行修改
startActivityForResult(intent, 1);
}
};
...
}
...
public void clickMenuItem(MenuItem item) {
int itemId = item.getItemId();
switch (itemId) {
case R.id.search_item:
break;
case R.id.add_item:
// 使用Action名称建立启动另一个Activity元件需要的Intent物件
Intent intent = new Intent("net.macdidi.myandroidtutorial.ADD_ITEM");
// 呼叫“startActivityForResult”，，第二个参数“0”表示执行新增
startActivityForResult(intent, 0);
break;
case R.id.revert_item:
break;
case R.id.delete_item:
break;
case R.id.googleplus_item:
break;
case R.id.facebook_item:
break;
}
}
...
}
执行应用程式，试试看新增记事功能是否可以正常运作。在主画面点选一个记事项目，修改记事标题并确定后，看看主画面的记事资料会不会更新。目前完成的功能并没有处理记事资料的内容，也还没有储存到数据库，所以不会保存新增与修改后的资料。
